Prova bobina accensione

tester

Alcuni miei amici appassionati di vespa, dediti alle modifiche al motore, avevano difficoltà nel verificare l'efficienza della bobina d'accensione.
Usando un normale tester si possono effettuare controlli sulla continuità del circuito ma non la sua resa.
Esistono molti modelli di bobine e non hanno tutti una resa diciamo elettrica uguale.
Quindi per effettuare una prova a caldo ho realizzato un piccolo circuito , che sfruttando l'alimentazione della rete domestica,
mi permette di alimentare la bobina e vedere com'è la scintilla sia da sola che con la relativa candela.
Il principio è quello usato per i dimmer, aggiungendo uno snubber perché il nostro carico è induttivo quindi bisogna proteggere il nostri Triac dalle sovratensioni.
Ho aggiunto anche un condensatore per diminuire il carico induttivo.
Se avete domande potete inviarle alla mia casella di posta.
Schema (downloadSchema Prova bobine)

Video tester


TopTop


Stazione meteo con arduino nano

meteo

Semplice stazione meteo usando un microcontroller,ho scelto un arduino nano, ma potevate usare anche un altro modello,
due sensori un DHT11 e un BME280, ed un display Oled 240x240Ips.
Io come IDE ho usato visual studio code, ma il codice funziona su qualsiasi IDE x Arduino.
Il sensore DHT11 ha 3 pin due per l'alimentazione ed uno di uscita che potete collegare a ingresso di vostra scelta
del scheda del microcontroller ( arduino nano) io ho usato il pin 8.
Il BME280 ha 4 pin due alimentazione e due di comunicazione I2C nominati SCL e SDA collegati SDA -> A4; SCL -> A5.
Come display ho scelto questo economico IPS 0.96 1.44 1.8 pollici 7PIN 8PIN 1.3 pollici SPI HD 65K Colori TFT Modulo Display LCD ST7789
7 pin SCL 13 RES 6 SDA 11 DC 7 Vcc +5 Gnd BLK non collegato.
Librerie usate per DHT DHT sensor library by Adafruit BME280 Grove - Barometer Sensor BME280 by Seeed Studio (downloadSeed)
Display Arduino_ST7789_Fast-master (downloadFast) e RREFont-master (downloadRREF)
Schema collegamenti(downloadSchema)

Inserire codice AntiSpam 8296 per scaricare


Scaricate Codice Sorgente

Nel mio codice ho lasciato anche una sezione che può essere utilizzata per un display ss1306.
Per capire meglio vi suggerisco di dare un'occhiata ai file di descrizione ed esempio delle varie
librerie usate.
Se avete domande o altro contattatemi.

Video meteo

TopTop

Problemi caricamento sketch su esp32,lolyn,nodemcu



Puo' succedere che quando si carica un nostro sketch su una board tipo esp32,Lolyn,nodeMcu di avere questo errore durante la fase di upload
Serial port COM5 Connecting........_____....._____....._____....._____....._____....._____.....____
An error occurred while uploading the sketch _ A fatal error occurred: Failed to connect to ESP32: Timed out waiting for packet head......

Si puo' risolvere il problema inserendo un condensatore elettrolitico da 10uf tra il pin EN ed il negativo (GND). Con il positivo del condensatore sul pin EN

TopTop

Luxmetro con seeeduino

tester


Dovendo misurare la luninosità di alcuni ambienti e non i relativi strumenti non sono molto economici, ho
deciso di realizzarlo io. Usato, anche per curiosità, questa interessante scheda della xiao ( documentazione seeed studio). Come sensore un tsl2591
che tra i sensori ottici da dilettanti e tra quelli più efficiente con un buon rapporto qualità prezzo.
Seeeduino è molto valido, ma ha un piccolo neo a volte non si riescono a caricare i programmi perchè non entra
in modalità Bootloader mode. Se succede è sufficiente dopo aver collegato la scheda al pc mettere in cortocircuito
i due pin siglati RST che si trovano a fianco del connettore usb. Infatti quando lo collegate se non vedete
una COM vuol dire che non è entrato in Bootloader mode.

Configurazione :

platform = atmelsam
board = seeed_xiao

Librerie :

Adafruit ST7735 and ST7789 Library@^1.8.0
Adafruit GFX Library@^1.11.2
Adafruit TSL2591 Library@^1.4.2
Adafruit BusIO@^1.11.6

PinS :

pin 3 LED_ROSSO
pin 2 LED_VERDE

Display :

TFT 240x240 IPS
pin 10 TFT_CS
pin 0 TFT_RST
pin 1 TFT_DC
pin 4 SDA
pin 5 SCL
niente BLK

Inserire codice AntiSpam 8296 per scaricare


Scaricate Codice Sorgente LuxMetro


Video luxmetro


TopTop

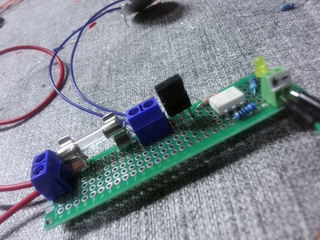

Relè digitale

tester

Per chi è solito usare schede con microcontrollori tipo arduino esiste il problema di gestire carichi con
tensioni e correnti che le uscite della scheda non possono gestire. Quindi ho pensato a questo piccolo circuito,
che permette con tensioni in ingresso da 2 a 5 volt in continua, di gestire carichi fino a 4A con tensioni in alternata da 12 a 300V.
Questi limiti si possono superare usando un triac più potente a quello che io ho usato un bt134.
In ingresso potete mettere sia segnali ON/OFF ,PWM e forme d'onda.
Volendo gestire carichi più elevati potete sostituire il bt134 con un btb16.
Per renderlo più performante sostituire il moc3021 con moc3061 che ha lo zero crossing
Se avete domande potete inviarle alla mia casella di posta.
Schema (downloadSchema Relè digitale)

Video rele




TopTop

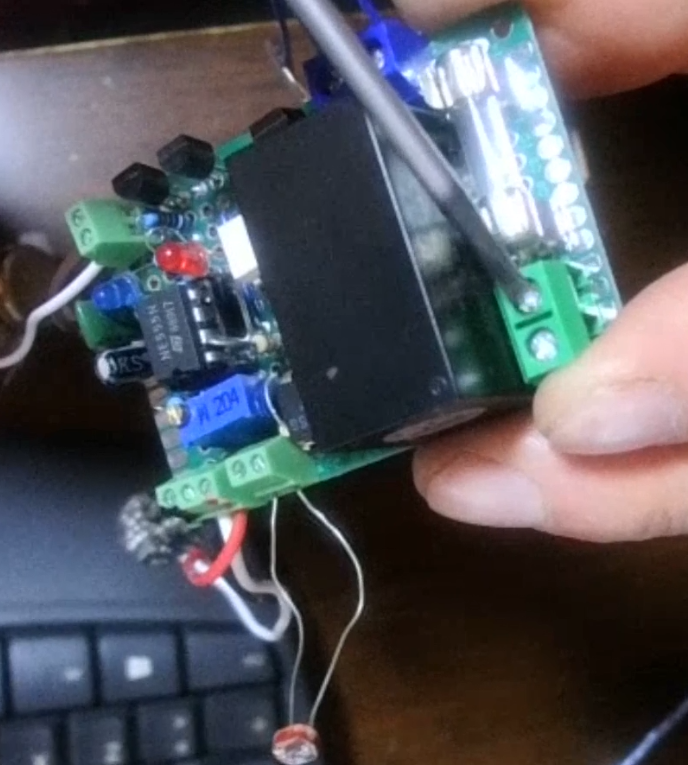

Crepuscolare con sensore di presenza

tester

Questo semplice circuito gestisce un carico solitamente una lampada che si accende con la presenza e se la luninosita'
ambientale scende sotto una soglia impostata tramite un apposito potenziometro.
Il carico rimane attivo per un tempo a nostra scelta con un potenziometro.
Il carico deve essere alimentato in alternata max tensione 300V max corrente 0.5A
Una descrizione più approfondita la trovate nel video
Se avete domande potete inviarle alla mia casella di posta.
Schema (downloadSchema Crepuscolare)

Video Crepuscolare
